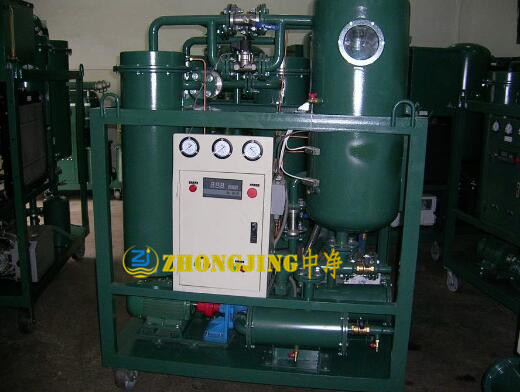

透平油真空濾油機在線潤滑油凈油機裝置TY-30(1800L/H)
透平油真空濾油機在線潤滑油凈油機裝置TY-30(1800L/H)適用于透平油防爆型濾油機TY30L/MIN、潤滑系統透平油真空濾油機TY50L/MIN、透平油真空濾油機TY20L/MIN、透平油真空凈化設備ZJCQ80L/MIN、透平油凈油機裝置TY200L/MIN、汽輪機透平油凈化裝置ZJCQ3000L/H，透平油真空凈油機ZJC2000L/H、透平油凈化裝置ZJC1000L/H等汽輪機透平油過濾凈油設備使用參考。
汽輪機組透平油真空濾油機在線潤滑系統凈化裝置TY-100(6000L/H)技術參數表：
指 標 名
稱
單位
TY-30
處 理 能
力
L/H
1800
工作真空度
MPa
－0.065～－0.096
工 作 壓
力
MPa
≤
0.4
油中含水量
PPM
≤
10
過 濾 精
度
μm
≤
3
工 作 溫
度
℃
0～100
電
源
380V/50Hz
工 作 噪
音
dB(A)
≤
75
加 熱 功
率
kW
24
總 功
率
kW
27
進 出 管
徑
ND
25
處理后參數
破乳化值
MIN
≤15
含水量
PPM
80PPM
含氣量
≤
0.1%
透平油真空濾油機在線潤滑油凈油機裝置TY-30(1800L/H)技術特點：
1. 脫除水分、破乳化能力強。采用*的聚結分離技術，特制高分子材料的破乳化裝置，既能迅速容易分離出油中大量的液態水和游離水，也能脫除油中的溶解水，能使渾濁乳化的油變得清澈透明。
2. 過濾精度高，濾除雜質能力強。納垢容量大、強度高、濾器可反復清洗使用，耗材成本低，使用壽命長。可除去油中的細微顆粒，使污染嚴重的油系統也能恢復到《運行汽輪機油污染度控制標準》之內。
3. 可與汽輪機、水輪機等設備實現無人值守的在線運行，低噪音，符合世界高標準環保要求。
4.設備使用簡單、人性化，可不停機自動排水。
5.加熱器采用聯鎖啟動裝置，溫度控制儀必須在真空泵和油泵同時運行的情況下才能啟動，既保證了加熱器的安全運行，又防止了“死”油區的產生和油品的老化，還能實時監測加熱系統的溫度并控制加熱器在一個設定的溫度范圍內工作;當加熱器溫度超過保護設置點時能自動切除加熱器的運行，保障設備、油品和人員的安全。
中凈銷售咨詢：張經理18580036904 02386194345
供貨周期：標準型有現貨，款后1個工作日發貨。
透平油真空濾油機在線潤滑油凈油機裝置TY-30(1800L/H)結構組成：由過濾系統、加熱系統、真空系統、自動控制、保護系統、冷卻系統等組成。
A、過濾系統：
本機采用漸進加密過濾設置,初濾器為不銹鋼材料可進行反復清洗使用;精濾器為進口濾材。
B、加熱系統：
加熱系統由加熱器、溫度控制器等部分組成;多組加熱器既可單獨使用，也可同時投入使用;加熱器的啟動由溫度控制儀設置的溫差控制;溫度控制儀必須在真空泵和油泵同時運行的情況下才能啟動，這樣三方面聯鎖，既保證了加熱器的安全運行，又防止了“死”油區的產生和油品的老化，還能實時監測加熱系統的溫度并控制加熱器在一個設定的溫度范圍內工作;本設備若出油溫度高于60℃時，加熱器停止工作，當溫度低于60℃時，加熱器投入工作;當加熱器溫度超過保護設置點時能自動切除加熱器的運行，保障設備、油品和人員的安全。
C、真空系統：
真空系統由真空分離器、真空泵、冷凝器、冷卻器等部分組成。利用 “氣穴”原理，油液在真空分離器中的接觸面積擴大為原來的數百倍，而“氣穴”系統又使油蒸發表面積不斷增大，且蒸發界面不斷更新，最大限度地增加了油在真空系統中的行程和靜態水分揮發面積。
D、自動控制、保護系統：
自動控制系統由紅外線傳感器、電機、電磁閥、保護原件等部分組成。
b1)、當油溫達到設置點時，溫度控制儀發出信號加熱器停止工作，反之加熱投入工作。
b2)、加熱器的啟動和停止由溫控儀、油泵和真空泵聯鎖控制(祥見上述“加熱系統”);當加熱器溫度超出設定值(出廠設置為60℃)加熱器停止工作。
b3)、進油量由進油閥、電磁閥和紅外線液位傳感器和油泵形成自動控制。
d)、壓力控制儀出廠壓力保護控制點設置為0.3Mpa，及達到設置點整機停止工作。
e、冷卻系統：
由冷凝器、冷卻器、散熱器、儲水器等部分組成。真空分離器內蒸發出來的水汽及其它氣體，在通過冷凝器后進入冷卻器、散熱器，還原成水被儲水器收集，和干燥氣體被真空泵排出，從而保護真空泵。
透平油真空濾油機在線潤滑油凈油機裝置TY-30(1800L/H)運行時應按下列要求進行例行保養：
U4、檢查是否漏油并立即進行處理。
I5、通過真空分離器上的觀察窗檢查噴霧的效果。
K6、檢查儀表的動作情況。
L7、每天工作結束時確保進行濾油機的清潔工作。
設備質量要求，技術標準：嚴格按照國家規定的質量標準、技術標準、 檢驗標準合格后出廠，所提供的貨物是全新的，未經使用過的。整機質保3年，在質保期內設備出現大的問題實行三包，出現任何異常問題均由供方免費處理，在質保期外發生的，供方提供終身免費技術服務，只收配件成本費。
整體設備選材料：整機主體高碳鋼，耗材為不銹鋼席形網濾材(可清洗多次利用)。主體可根據用戶要求，選擇油路管道不銹鋼材料。油泵、電氣相關主要元件亦可選擇國產或者進口品牌，或者要求防爆，濾芯可以采用進口濾芯，或者指定品牌。
包裝：常規為木箱包裝，符合國內外長途運輸。
